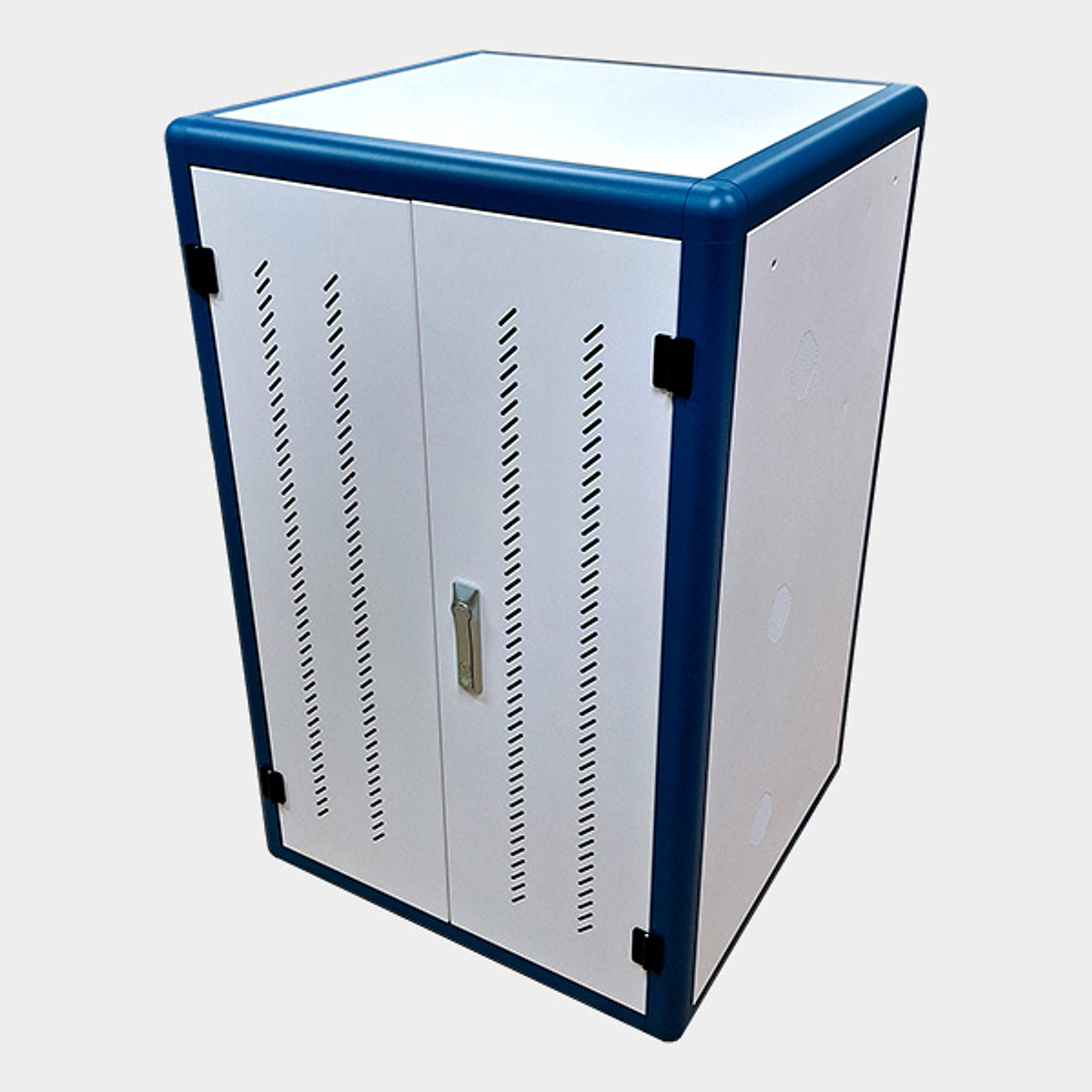

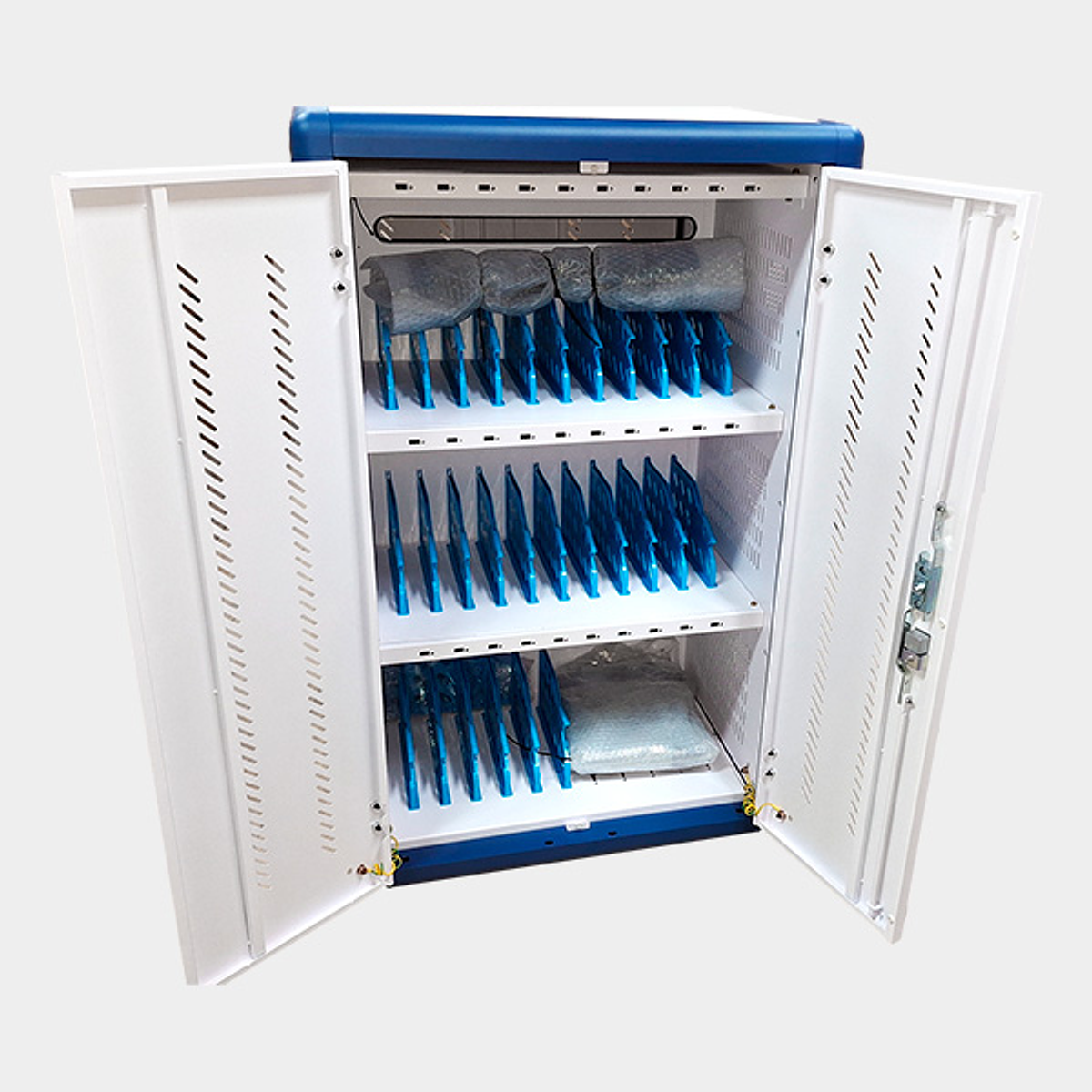

Gabinete de Carga
Modelo 80300AA
Llaves de puerta
(2 unidades)
Cable de alimentación
220V
Corta la energía automáticamente en caso de sobrecarga, protegiendo los equipos conectados.
Dispositivo de protección rápida contra fugas, doble protección para evitar descargas eléctricas y fugas, garantizando la seguridad personal.
Diseño de aislamiento de corriente alterna y continua, instalación de blindaje eléctrico, baja tensión segura.
Cada puerto está configurado independientemente con una salida continua máxima de 2.1A, descartando la salida del puerto fallido cuando hay sobrecarga, sin afectar el uso de otros puertos.
Cuando el voltaje de entrada supera los límites seguros, corta de manera inteligente la entrada y salida, protegiendo otros equipos de carga.
Cuando el voltaje de entrada es inferior al mínimo requerido, corta de manera inteligente la entrada y salida, protegiendo otros equipos de carga.
Corta la salida en caso de cortocircuito anormal del puerto de salida, garantizando la seguridad del sistema.
Corte inverso incorporado, evitando la retroalimentación de corriente de los equipos conectados.
Diseño de canal de disipación de aire con entrada inferior y salida superior para mejorar el efecto de enfriamiento.
Cuando la temperatura interna del gabinete supera los 40°C, se activa el sistema de ventilación para disipar el calor rápidamente.
Indicadores de estado que muestran automáticamente el estado del puerto de carga.
Fuente de alimentación PEC con ahorro energético. Cuando no hay dispositivo en carga, entra en modo de suspensión automática para reducir el consumo.

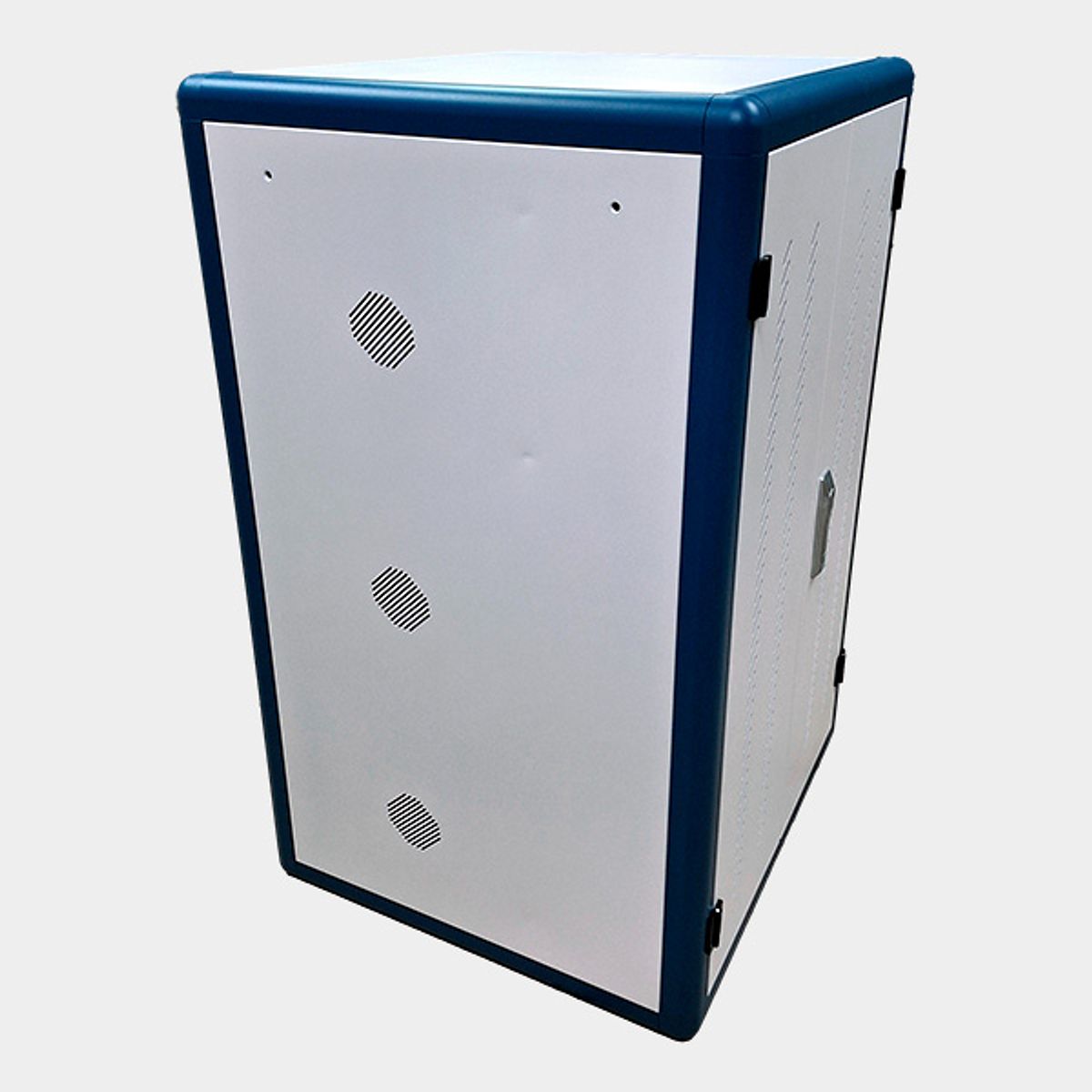

Estructura en acero laminado en frío y aleación de aluminio de alta resistencia.

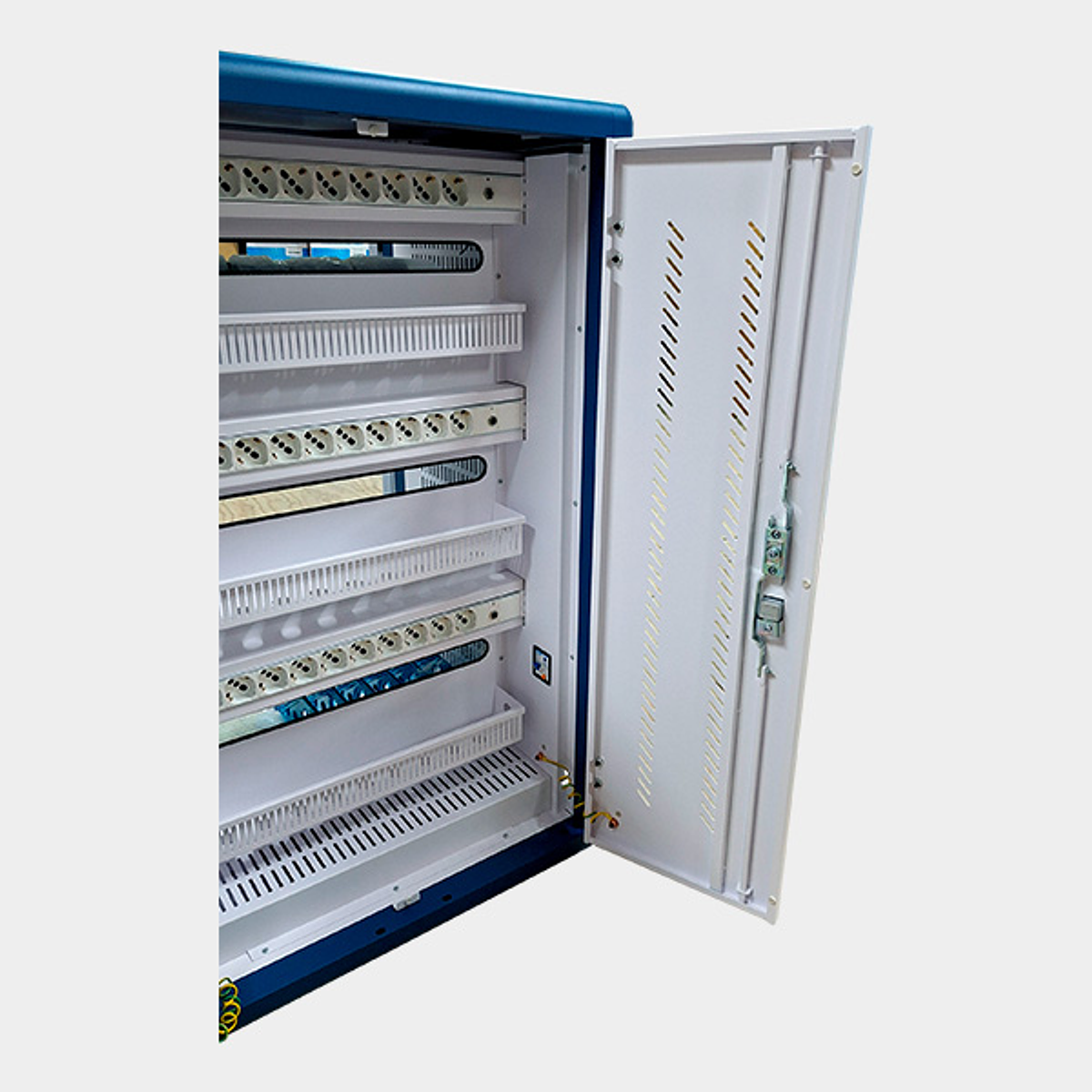

Compartimientos con material ABS para evitar arañazos entre dispositivos.
Esquinas reforzadas con plástico blando, diseño con esquinas curvas (radio > R10) para mayor seguridad.
Sin necesidad de configuración compleja, simplemente conecte y comience a cargar.
| Especificación | Detalle |
|---|---|
| Modelo | 80300AA |
| Capacidad | 30 dispositivos (notebooks, tablets o teléfonos móviles) |
| Material principal | Acero laminado en frío (1.0-1.5mm) y aleación de aluminio de alta resistencia. Separadores internos en plástico ABS. |
| Dimensiones | 70 x 65 x 125 cm |
| Peso | 90 kg |
| Entrada de voltaje | 220V AC, 50/60Hz, 16A |
| Salida tomas AC | 220V, 50/60Hz, 10A/16A |
| Puertos USB | DC 5V / 2.1A por puerto |
| Temperatura de funcionamiento | -15°C a 45°C |
| Sistema de refrigeración | Refrigeración por aire forzado con control automático de temperatura |
| Indicadores | LED multicolor: Luz roja (cargando) / Luz verde (cargado/desconectado) |
| Compatibilidad | Compatible con cualquier dispositivo de pantalla plana: Android, iOS, Windows |
| Movilidad | 4 ruedas de 5" con freno para transporte seguro |
| Seguridad física | Doble puerta frontal con sistema de cierre y llave (2 llaves incluidas) |
| Ventilación | Ranuras de ventilación en puertas y paneles laterales |
| Interfaces de reserva | 2 interfaces de energía de reserva |
| Garantía | 12 meses |

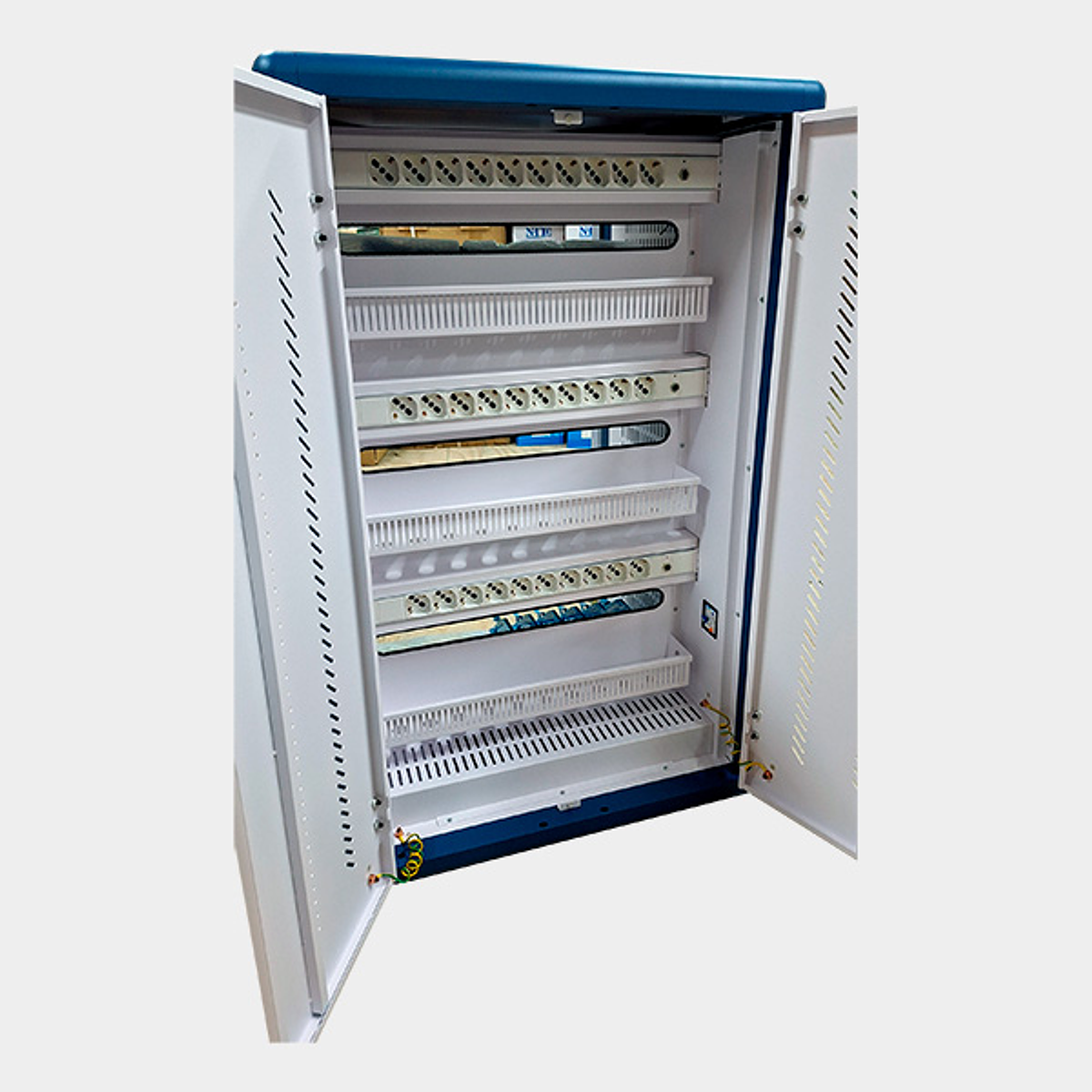

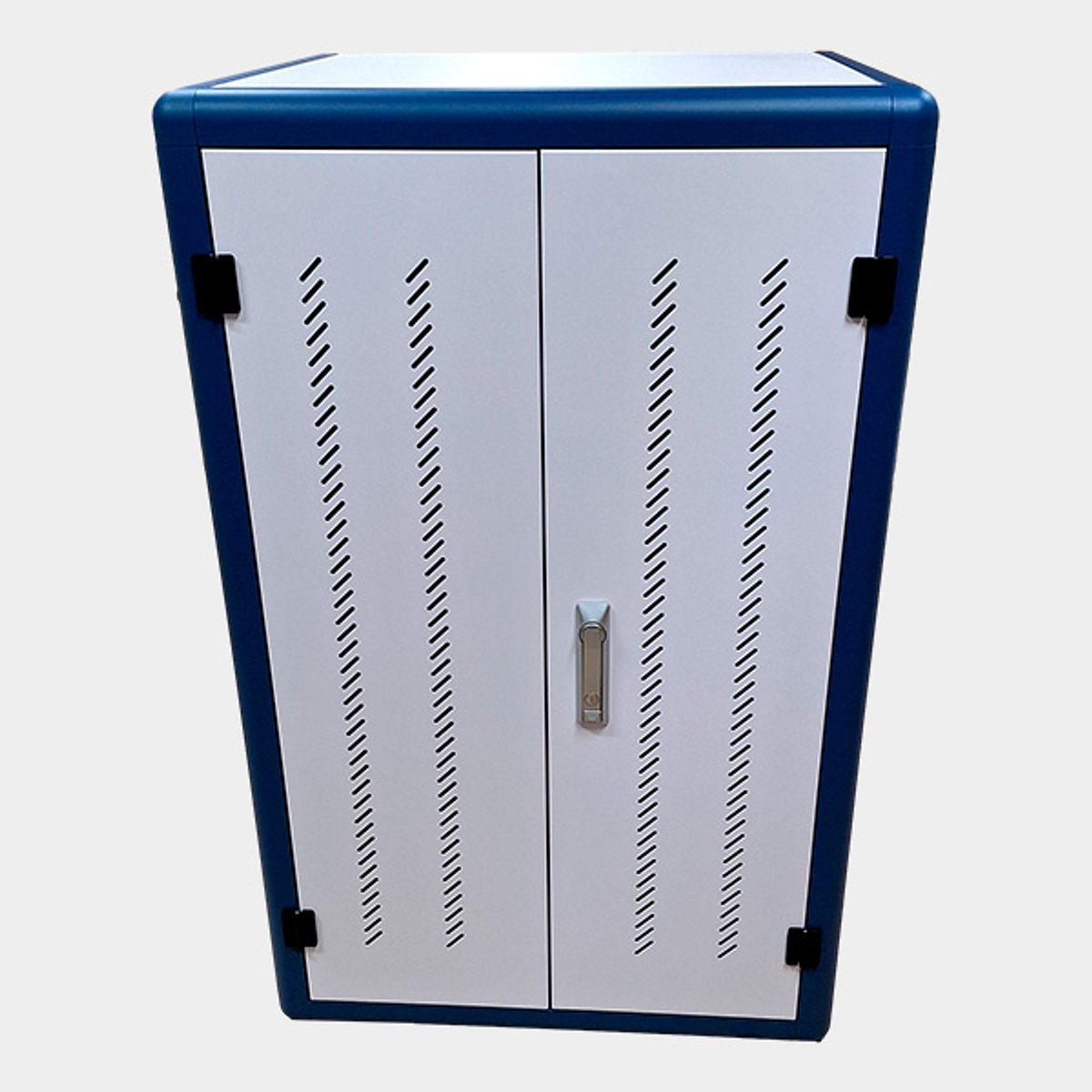

Preparación: Asegúrese de que el gabinete esté apagado y desconectado. Abra la puerta posterior del gabinete utilizando las llaves proporcionadas.
Conexión de adaptadores: Conecte uno a uno el cargador original de cada tablet o notebook en los enchufes ubicados en la parte trasera del gabinete. Pase los cables por los orificios designados hacia el interior. Para laptops, coloque el adaptador en el compartimiento inferior perforado.

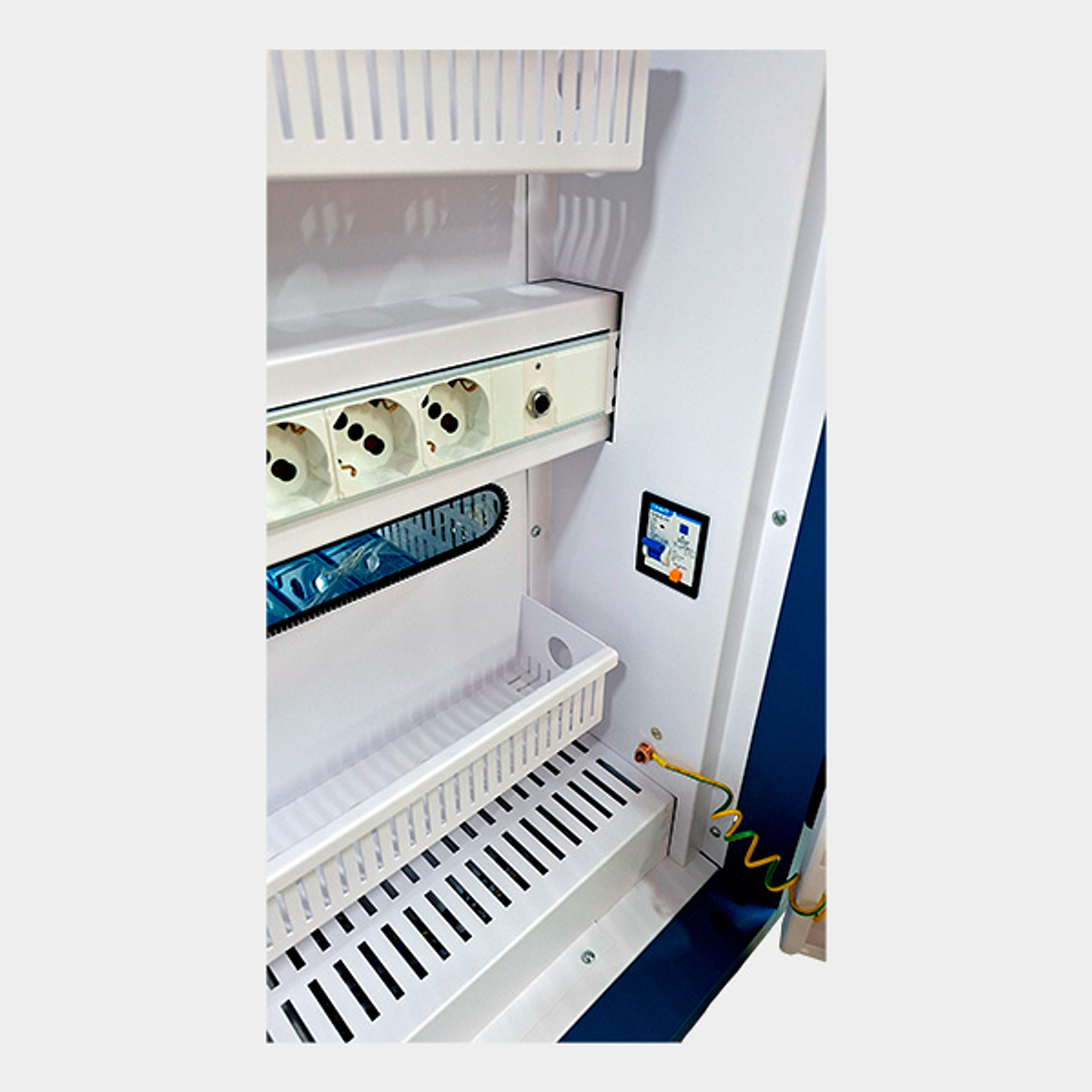

Apertura frontal: Abra la puerta frontal del gabinete. Organice los cables de datos utilizando los broches de sujeción provistos para mantener el orden y facilitar la conexión.

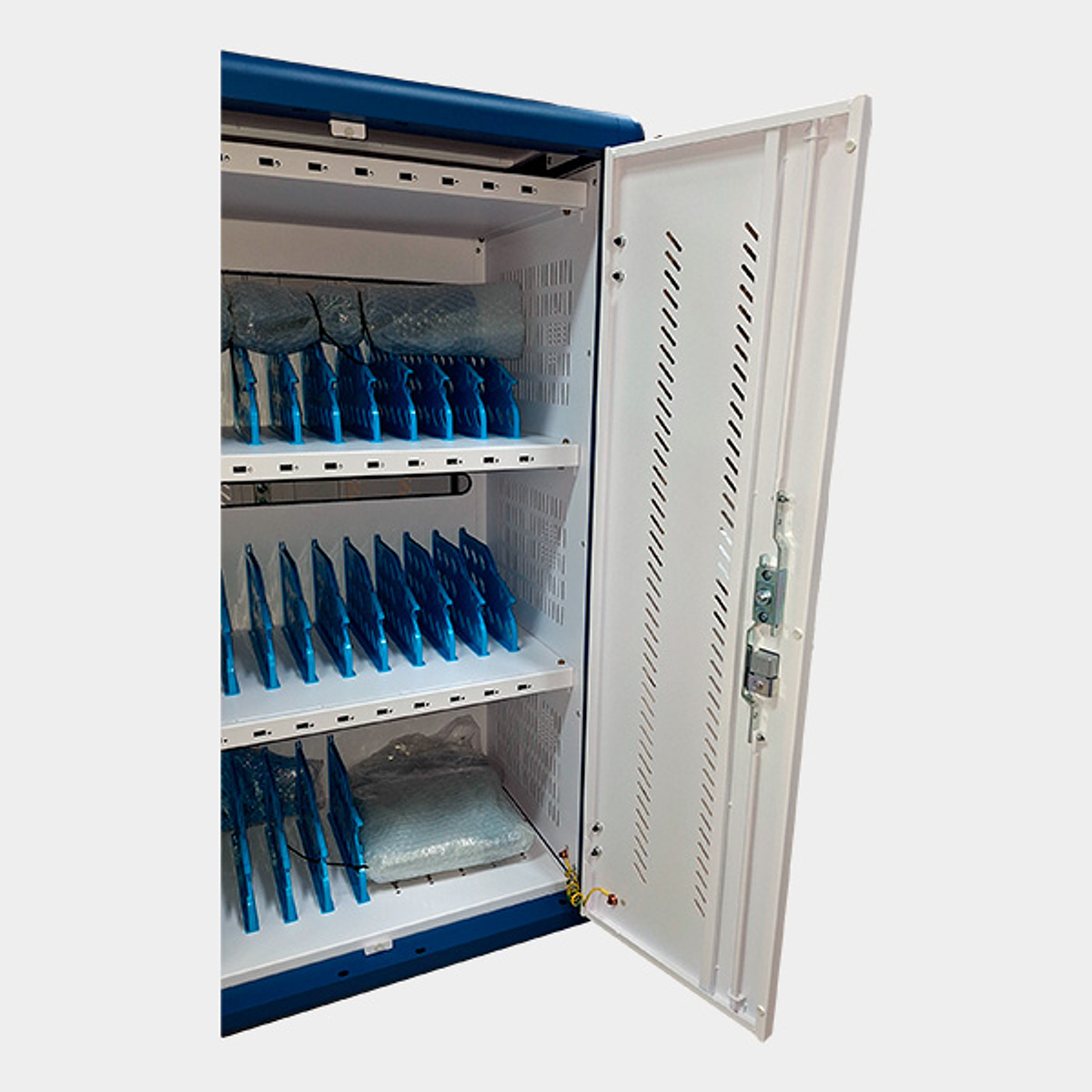

Ubicación de dispositivos: Coloque las tablets, notebooks o dispositivos móviles uno por uno en los compartimientos correspondientes. Conecte cada dispositivo al cable de datos adecuado. Asegúrese de que cada dispositivo esté firmemente conectado.

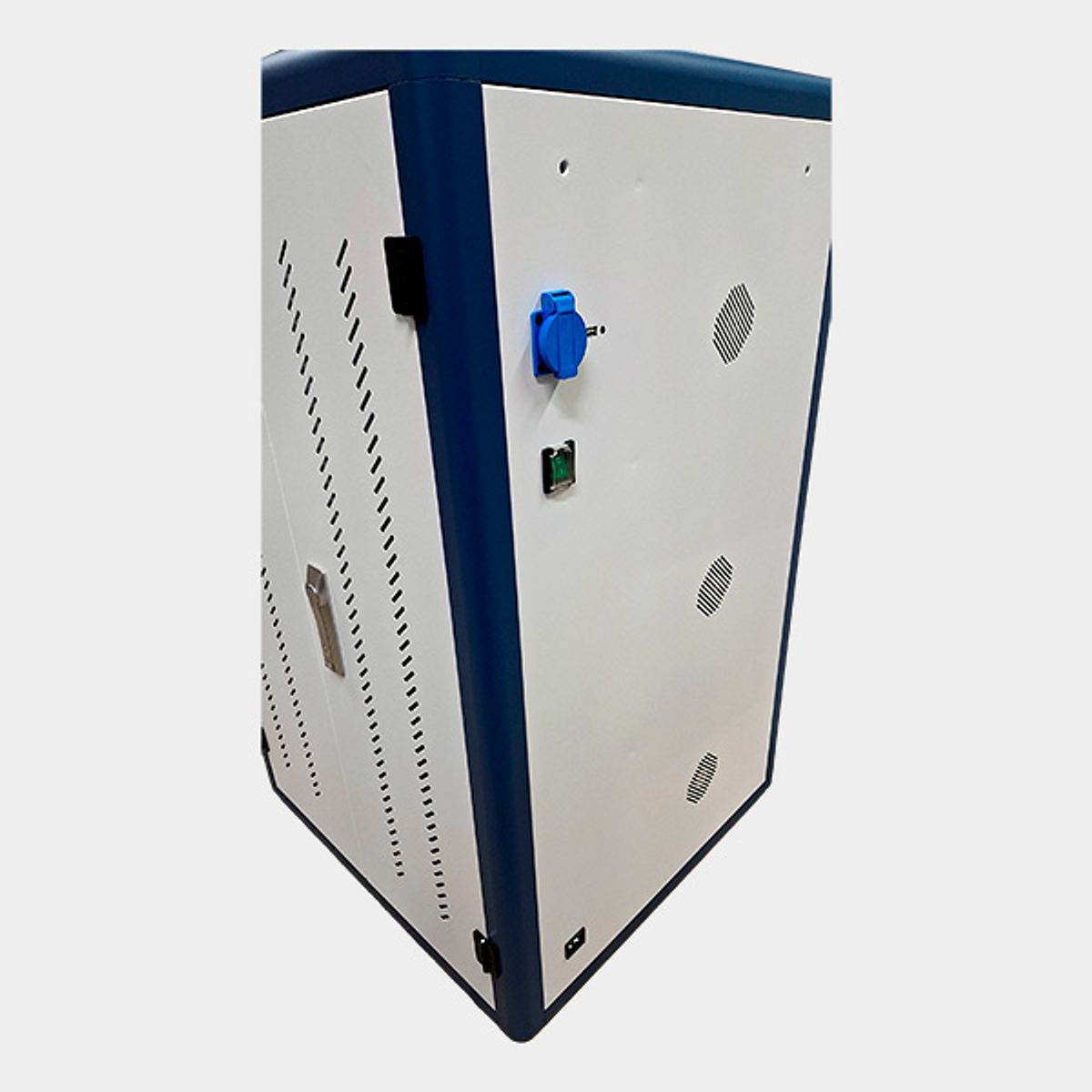

Inicio de carga: Cierre y bloquee la puerta frontal del gabinete con llave. Conecte el cable de alimentación del gabinete a la toma de corriente (220V). Encienda el interruptor principal ubicado en el panel posterior en posición "ON". Los indicadores LED mostrarán el estado de carga de cada dispositivo (luz roja: cargando / luz verde: cargado).
Desconexión y apertura: Desconecte o apague completamente el gabinete de carga. Abra la puerta posterior del gabinete utilizando las llaves.
Conexión de adaptadores AC: Conecte el adaptador original de cada tablet o laptop en los enchufes AC de 220V ubicados en la parte trasera del gabinete. Pase los cables por los orificios hacia el interior. Para portátiles, coloque el adaptador en el compartimiento inferior designado.
Organización interna: Abra la puerta frontal del gabinete. Sujete y organice los cables utilizando los broches de sujeción para mantener un orden adecuado y evitar enredos.
Colocación de dispositivos: Coloque las tablets o laptops una por una en los compartimientos correspondientes. Conecte cada dispositivo a su cable de alimentación respectivo. Verifique que todas las conexiones estén seguras.
Activación del sistema: Cierre y bloquee la puerta frontal con llave. Conecte el cable de alimentación principal del gabinete a la toma de corriente. Encienda el interruptor principal. Las unidades comenzarán a cargarse y los indicadores LED mostrarán el estado de carga.
| Problema | Posible Causa | Solución |
|---|---|---|
| No enciende el gabinete | Cable desconectado o interruptor apagado | Verifique la conexión eléctrica y el interruptor principal |
| Un dispositivo no carga | Conexión suelta o puerto defectuoso | Verifique la conexión del cable. Pruebe en otro puerto |
| Indicador LED no funciona | Puerto sin dispositivo o LED dañado | Conecte un dispositivo. Si persiste, contacte soporte técnico |
| Calentamiento excesivo | Ventilación bloqueada o sobrecarga | Limpie ranuras de ventilación. Reduzca el número de dispositivos |
| Ventilador no funciona | Temperatura baja o ventilador dañado | El ventilador se activa sobre 40°C. Si no funciona, contacte soporte |
Almacenamiento y carga de tablets/laptops en escuelas, colegios y universidades.
Gestión centralizada de dispositivos móviles corporativos.
Carga de dispositivos para control de inventario, logística y producción.
Carga segura de tablets médicas y dispositivos de salud.
Uso con ruedas para movilidad o instalación fija según necesidades.
Estación de carga temporal para múltiples dispositivos.
